Neste guia completo vamos apresentar 18 modelos de trocador de calor a placas, além de responder os principais questionamentos sobre o assunto.
Saiba tudo sobre esse tema e descubra qual o melhor permutador de calor para o seu objetivo! Vamos lá?
O que é um trocador de calor tipo placa?
Um trocador de calor tipo placa pode ser caracterizado como um permutador a vapor com uma embalagem de chapas metálicas.
O conjunto de placas é montado entre uma placa de pressão móvel e uma de estrutura fixa. Sendo comprimida por parafusos tensores.
Nessas placas são montadas as gaxetas, que vedam o canal entre as placas, direcionando os fluidos por canais alternados.
Assim, as placas e a placa de pressão são suspensas por um barramento superior, ao mesmo tempo em que são alinhadas por um barramento inferior.
Permutador e trocador de calor são a mesma coisa?
Sim. Tanto o termo “permutador” quanto “trocador de calor” remetem ao mesmo equipamento, ou seja, são equipamentos utilizados para aquecer, resfriar, vaporizar ou condensar fluídos para determinados fins e necessidades.
Para que serve os permutadores?
Os permutadores de calor são usados em diversas instalações diferentes como:
Sistemas de refrigeração;
Produção de energia;
Processos químicos;
Ar condicionado;
Aquecimento e/ou condensação de fluidos.
Basicamente, portanto, podemos dizer que os permutadores servem para que seja feita a transferência de calor.
Como funciona o trocador de calor a placas?
A montagem do trocador de calor do tipo placas parte do princípio de que os fluidos percorrerão caminhos alternados. Assim, o calor é transferido pela placa entre os canais, fazendo com que o fluxo contra-corrente garanta a eficiência do processo como um todo.
Concomitantemente, a corrugação da placa permite que haja a passagem de fluidos entre as placas, dando suporte à placa contra a placa adjacente, aumentando a turbulência e finalizando o processo em uma troca de calor efetiva.
Como funciona o trocador de calor industrial?
Basicamente, o processo é relativamente o mesmo que citamos acima. Entretanto, neste vídeo damos mais detalhes sobre os usos do trocador de calor nas indústrias:
Onde pode ser aplicado trocador de calor?
São diversas finalidades que os permutadores de calor podem receber. Dentre elas, podemos citar:
Processos químicos diversos;
HVAC (Heating, Ventilating and Air Conditioning, que em português pode ser compreendido como: AVAC – Aquecimento, Ventilação e Ar Condicionado) ;
Alimentos;
Aplicações marítimas;
Refrigeração.
Qual a importância dos trocadores de calor no nosso dia-a-dia?
Os permutadores de calor são importantes equipamentos para a engenharia de maneira geral. Isso se deve ao fato de que esses trocadores foram desenvolvidos e projetados baseados nas leis da termodinâmica, com o objetivo de proporcionar o reaproveitamento da energia térmica presente nos fluidos quentes, graças à troca de calor entre fluidos.
Qual a vantagem de um trocador de calor de placas?
Veja algumas das vantagens de usar um permutador de calor de placas:
Proporciona mais facilidade de acesso à superfície de troca;
Disponibiliza opção de alteração da área de troca térmica;
Apresenta fácil substituição de placas;
Tem um baixo custo operacional;
Otimiza espaço, devido ao tamanho reduzido;
Disponibiliza a opção de operar com mais de dois fluidos;
Fácil manutenção e desmontagem;
Apresenta respostas rápidas e imediatas;
Diminui incrustação e paradas;
Apresenta uma eficiência térmica na transferência de calor;
Alta performance, embora apresente baixo volume retido.
Qual a função das gaxetas utilizadas nos trocadores de calor tipo placa?
São as gaxetas que garantem uma selagem ao longo do perímetro de cada placa, o que impede que haja uma mistura de fluidos entre elas. Assim, permitem que os trocadores atinjam alta performance em diversos processos.
Para que serve a inspeção de trocadores de calor?
É através da inspeção que diversos problemas podem ser detectados previamente, viabilizando a manutenção adequada e evitando o desgaste do equipamento.
Dentre as inspeções que são feitas, é possível detectar, por exemplo, problemas de corrosão nas paredes internas e externas dos tubos, viabilizando as medidas cabíveis para resolver a avaria.Veja, também, como funciona a montagem e manutenção do trocador de calor a placas:
Que tipos de testes são realizados nos trocadores de calor da Bermo?
Seguindo as normas de fabricação (ASME, JIS, DIN, etc.), efetuamos todos os testes necessários para assegurar a qualidade e eficiência do equipamento. Além disso, fazemos todos os testes que nossos clientes julgam necessários para a validação do produto, como, por exemplo:
Ensaio hidrostático;
Líquidos penetrantes;
Radiografia;
Estanqueidade com ar ou hélio;
Detecção de defeitos e vazamentos;
Entre outras possibilidades.
Como escolher um trocador de calor a placas?
Alguns princípios devem ser levados em conta na hora de escolher o trocador de calor a placas. Veja alguns deles:
Economia pretendida e gerada pelo permutador;
Durabilidade do produto;
Qualidade do produto e da empresa que oferece o equipamento;
Vantagens e desvantagens do modelo;
Praticidade e acessibilidade de uso;
Necessidades específicas do seu projeto.
Aqui, o ideal é conversar com um especialista no assunto, para assim encontrar a melhor possibilidade de permutador para a sua situação.Com o auxílio deste vídeo, entenda, ainda, quais são os tipos de trocadores de calor a placas antes de escolher a melhor opção para você:
Além disso, você pode acompanhar nosso conteúdo e conhecer os 18 modelos de trocador de calor a placas da Bermo. Veja a seguir.
18 Modelos de trocador de calor tipo placa
A fim de lhe ajudar a encontrar a melhor opção de permutador para o seu projeto, disponibilizamos uma lista com 18 modelos para você conhecer e saber mais sobre cada um deles.
Assim sendo, os 18 modelos de trocador de calor tipo placa da Bermo são:
1- BP30 – Trocador de Calor a Placas Gaxetado
Permutador de calor em aço carbono pintado epóxi; revestido em aço inox ou titânio. Este trocador de calor a placas gaxetado BP30 consiste em um conjunto de placas de metal corrugado, com orifícios para a passagem dos dois fluidos de transferência de calor.
Veja mais detalhes técnicos:
2- BP60 – Trocador de Calor tipo Placa Gaxetado
O segundo permutador de calor gaxetado é o BP60. Suas aplicações são tanto para aquecimento, quanto para refrigeração no geral.
Veja mais detalhes técnicos:
3- BW60M – Trocador de Calor a Placas Semi-Soldado
O BW60M é um permutador de calor a placas semi-soldado, que tem como aplicação as seguintes possibilidades:
Resfriamento;
Aquecimento;
Evaporação;
Condensação e dessuperaquecimento de gases.
Veja mais detalhes:
4- BP6 – Trocador de Calor a Placas Gaxetado
O permutador de calor gaxetado BP6 possui uma estrutura em aço carbono pintado epóxi; revestido em aço inox ou titânio. Suas aplicações são para aquecimento e refrigeração em geral.
Veja mais detalhes:
5- BP100 – Trocador de Calor a Placas Gaxetado
O permutador BP100 possui um conjunto de placas de metal corrugado, com orifícios para a passagem dos dois fluidos de transferência de calor.
Veja mais detalhes:
6- BW100B – Trocador de Calor a Placas Semi-Soldado
O permutador semi-soldado BW100B possui placa fixa e a placa móvel são suspensas a partir de uma barra de transporte superior e localizadas por uma barra de guia inferior, ambas fixadas a uma coluna de suporte.
Suas aplicações são:
Resfriamento;
Aquecimento;
Evaporação;
Condensação e dessuperaquecimento de gases.
Veja mais detalhes:
7- BL100 – Trocador de Calor Tipo Placa Gaxetado
O permutador tipo placa gaxetado BL100 possui conexões que estão localizadas na placa de estrutura fixa ou móvel e, em ambos os fluidos, pode-se fazer mais do que um único passe no interior da unidade.
Veja mais detalhes:
8- BP150 – Trocador de Calor a Placas Gaxetado
O permutador de calor a placas gaxetado BP150 pode ser aplicado em aquecimento e refrigeração em geral.
Veja mais detalhes:
9- BW150B – Trocador de Calor Tipo Placa Semi-Soldado
O trocador de calor semi-soldado BW150B é um conjunto de placas é montado entre a placa de estrutura fixa e a placa de pressão móvel, sendo comprimido por parafusos de aperto.
As placas semi-soldadas possuem um canal vedado pela solda efetuada entre as placas e outro por uma gaxeta, que veda o canal e direciona os fluidos em canais alternados.
Veja mais detalhes:
10- BP200 – Trocador de Calor a Placas Gaxetado
Podendo ser aplicado em aquecimento e refrigeração no geral. Sua estrutura é em aço carbono pintado epóxi; revestido em aço inox ou titânio.
Veja mais detalhes:

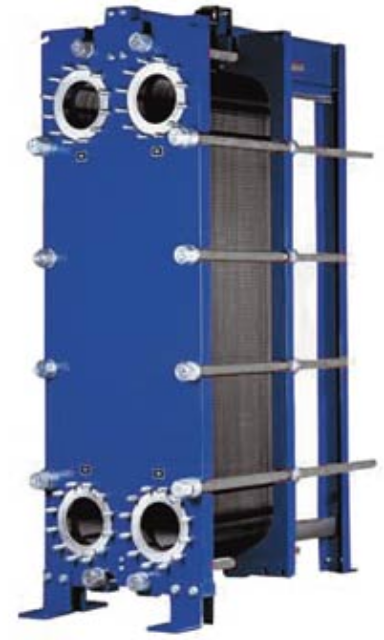

11- BW200M – Trocador de Calor Tipo Placa Semi-Soldado
O permutador BW200. Tem como aplicação as seguintes possibilidades:
Resfriamento;
Aquecimento;
Evaporação;
Condensação e dessuperaquecimento de gases.
Veja outros detalhes no desenho técnico:
12- BP200S – Trocador de Calor a Placas Gaxetado
O trocador de calor tipo placas BP200S pode ser aplicado em aquecimento e refrigeração de maneira geral. Sua estrutura é formada por aço carbono pintado epóxi; revestido em aço inox ou titânio.
Veja mais detalhes:
13- BP250 – Trocador de Calor Tipo Placa Gaxetado
O permutador BP250 possui um conjunto de placas é montado entre a placa de estrutura fixa e a placa de pressão móvel, sendo comprimido por parafusos de aperto.
Veja outros detalhes:
14- BP300 – Trocador de Calor a Placas Gaxetado
O permutador BP300 conta com um conjunto de placas que é montado entre a placa de estrutura fixa e a placa de pressão móvel.
Veja mais detalhes:
15- GP04 – Trocador de Calor Tipo Placa Gaxetado
O trocador de calor tipo placa gaxetado GP04 pode ser aplicado para aquecimento e refrigeração geral.
Veja mais detalhes técnicos no desenho abaixo:

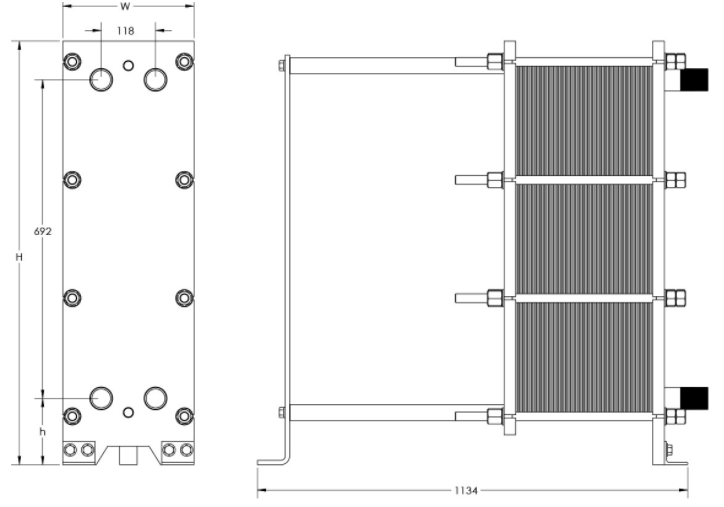

16- GP10 – Trocador de Calor a Placas Gaxetado
As aplicações do trocador GP10 são tanto para aquecimento, quanto para refrigeração de maneira geral.
Veja mais detalhes técnicos no desenho abaixo:
17- GP20 – Trocador de Calor a Placas Gaxetado
O trocador GP20 gaxetado consiste em um conjunto de placas de metal corrugado, com orifícios para a passagem dos dois fluidos de transferência de calor. Veja outros detalhes técnicos:

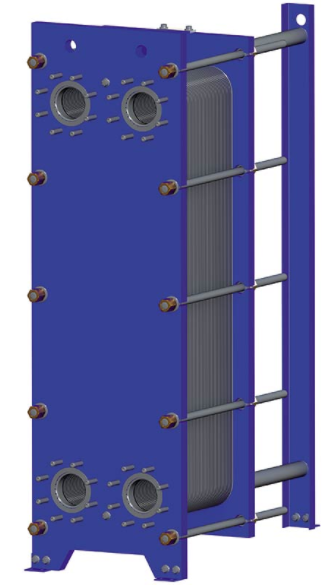

18- GP40 – Trocador de Calor Tipo Placa Gaxetado
Por fim, temos também o trocador de calor tipo placa Gaxetado GP40. O material da sua estrutura consiste em aço carbono pintado epóxi; revestido em aço inox ou titânio.
Veja mais detalhes na imagem abaixo:
Solicite conosco o seu orçamento de trocador de calor a placas!
Agora que você já conhece os modelos de trocadores de calor a placas, entre em contato conosco para que possamos encontrar a melhor opção para você!
Nossa equipe de especialistas está à disposição para apontar os melhores modelos de permutador para o seu projeto, de acordo com os seus objetivos e necessidades. Entre em contato e solicite hoje mesmo o seu orçamento.
